Пружинный штифт для электронных разъемов

TS-K009260 Модуль Pogo Pin, 5 подпружиненных контактных штырей

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-K009257 Модуль ПОГОПИН-02СЛЕДУЮЩИЙ: TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
Технические параметры Рисунки
Игла:  Латунь
Рукав:  Латунь
Стальной шар:  SUS304
Весна:  SUS304
Пластик:  PA9T (UL94V-0) черный
Игла:  20-микронное платиновое покрытие, 10-микронное золотое покрытие,
10-микронное палладиевое покрытие, 3-микронное золотое покрытие,
40–120-микронное медно-олово-цинковое покрытие, 80–160-микронная медь;
Шар: 2-микронное золотое покрытие, 50–100-микронное никелевое покрытие;
Игольчатая трубка: 10-микронное платиновое покрытие, 10-микронное золотое покрытие,
10-микронное палладиевое покрытие, 3-микронное золотое покрытие,
Покрытие медь-олово-цинк толщиной 40–120 микрон, медь толщиной 80–160 микрон; позолота толщиной 3 микрона на сварной поверхности.
Технические характеристики: Рабочая высота 1.5 мм, усилие пружины 150 г ± 20
Максимальный ход сжатия:  1.5 мм
Срок службы:  Более 10 000 циклов
Номинальное максимальное напряжение и ток:  24 В постоянного тока, 5 А
Контактное сопротивление:  Менее 50 мОм
Параметры окружающей среды: 5.1 Устойчивость к высоким температурам: 260 °C
5.2 Диапазон температур хранения и эксплуатации: от -40 °C до 85 °C
5.3 Диапазон влажности: от 10% до 90% относительной влажности
5.4 Солевой туман: отсутствие коррозии через 192 часа в 5% промышленном растворе хлорида натрия 5.5 Покрытие припоем на паяных участках >95% при температуре 245°C ±5
Требования к гидроизоляции:  Сопрягаемый интерфейс между штифтами и пластиковым корпусом должен соответствовать стандарту IPX5
Примечания:  Если ток превышает 1 А, необходимо включить схему задержки времени (3 секунды)
Вес:  0.55г

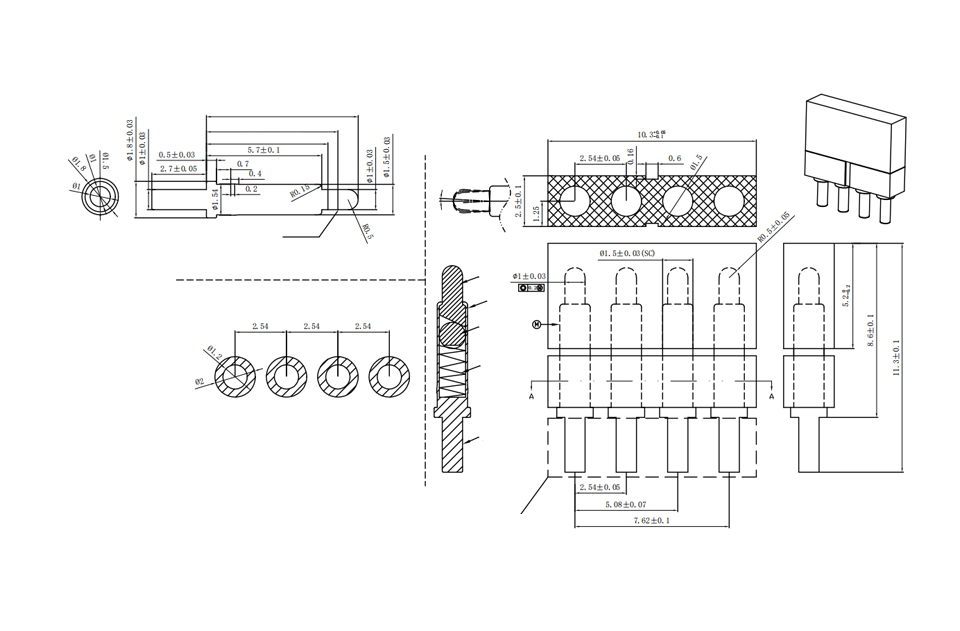

Принципиальная схема
Макет печатной платы
