Главная · Продукция · Штыревой разъем · TS-Q002046 Угловой штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 мм
  • TS-Q002046 Угловой штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 мм
  • TS-Q002046 Угловой штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 мм
Штыревой разъем

TS-Q002046 Угловой штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 мм

1. Пластиковая поверхность должна быть гладкой и не иметь заусенцев, видимой усадки, дефектов, трещин и т. д.;
2. Диапазон температур: от -25°C до +85°C;
3. Номинальный ток: 15 В переменного/постоянного тока (эквивалент);
4. Контактное сопротивление: <200 мОм;
5. Сопротивление изоляции: ≥100 МОм;
6. Напряжение пробоя: 500 В переменного тока в течение 1 минуты.

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q002065-184 Вертикальный штыревой разъем под SMT, шаг контактов 1.25 ммСЛЕДУЮЩИЙ: TS-Q002493-184 Угловой штыревой разъем под SMT, шаг контактов 0.8 мм
Технические параметры Спецификация Рисунки
1.25 Горизонтальный поверхностный монтаж А Б С
1.25WT-2P 1.25  4.90  5.75
1.25WT-3P 2.50  6.15  7.00
1.25WT-4P 3.75  7.40  8.25
1.25WT-5P 5.00  8.65  9.50
1.25WT-6P 6.25  9.90  10.75
1.25WT-7P 7.50  11.15  12.00
1.25WT-8P 8.75  12.40  13.25
1.25WT-9P 10.00  13.65  14:50
1.25WT-10P 11.25  14:90  15.75

1. Пластиковая поверхность должна быть гладкой, без заусенцев, явной усадки, дефектов, трещин и т. д.
2. Диапазон температур: от -25℃ до +85℃;
3. Номинальный ток: 15 В переменного тока (эквивалент);
4. Контактное сопротивление: ≤200 миллиом;
5. Сопротивление изоляции: ≥100 МОм;
6. Выдерживаемое напряжение: 500 В переменного тока в минуту.

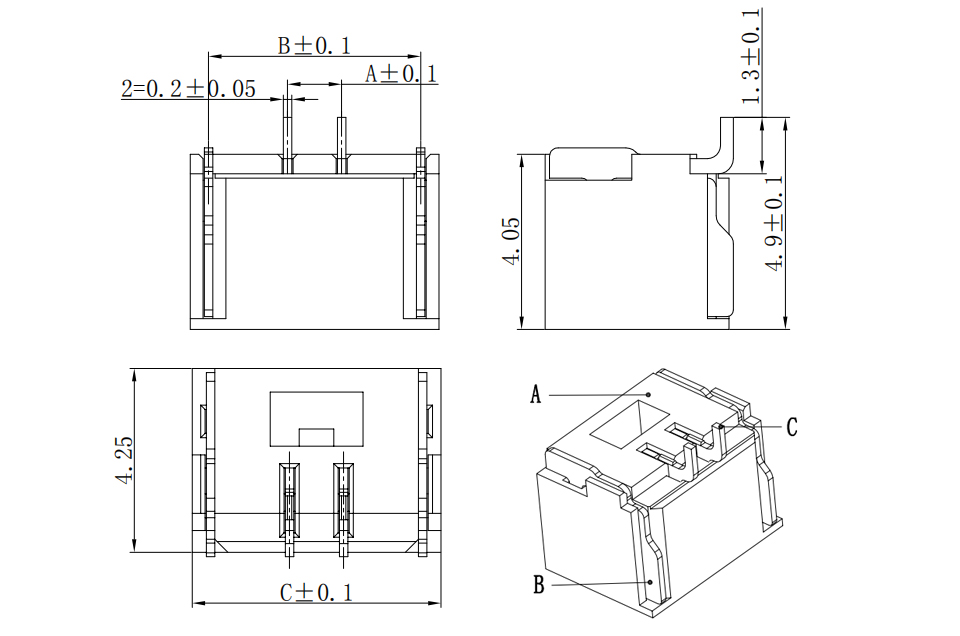

Размеры Принципиальная схема

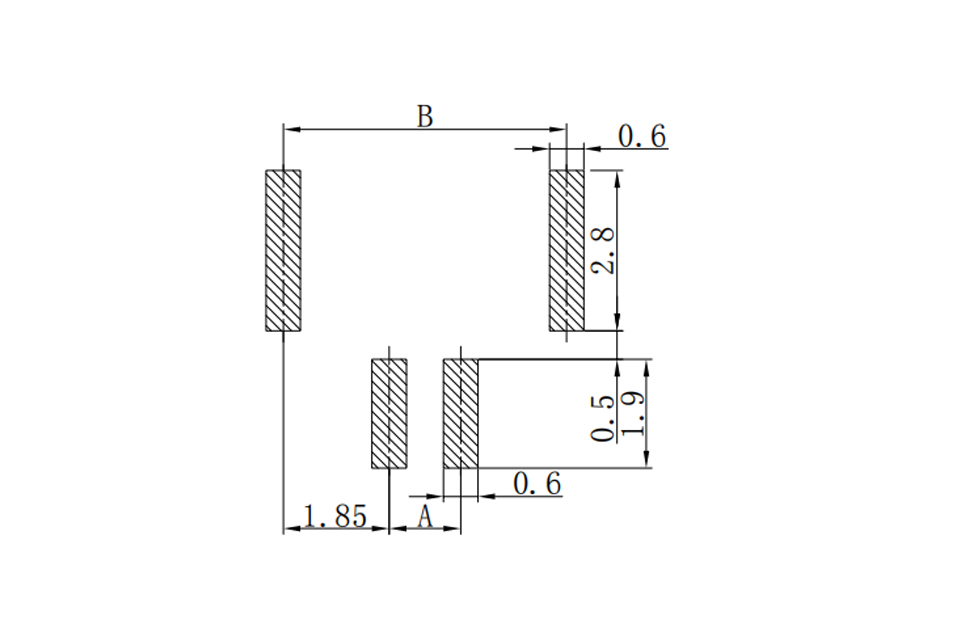

Макет печатной платы
