TS-Q002078-184 Угловой штыревой разъем под SMT, шаг контактов 1.25 мм

1. Поверхность изделия должна быть чистой и не иметь ржавчины, окисления, трещин, дефектов сердцевины, заусенцев и других механических повреждений;
2. Пластиковый материал: высокотемпературный полиэстер; цвет: натуральный;
3. Материал контактного штифта: латунь, луженая;
4. Материал паяльной пластины: латунь, луженая;

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q002144 Вертикальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 ммСЛЕДУЮЩИЙ: TS-Q002065-184 Вертикальный штыревой разъем под SMT, шаг контактов 1.25 мм
Технические параметры Спецификация Рисунки
Количество ядер А Б С Д
2  1.25  7.25  3.05  7.08
3  2.50  8.50  4.30  8.33
4  3.75  9.75  5.55  9.58
5  5.00  11.00  6.80  10.83
6  6.25  12.25  8.05  12.08
7  7.50  13.50  9.30  13.33
8  8.75  14.75  10.55  14.58
9  10.00  16.00  11.80  15.83
10  11.25  17.25  13.05  17.08
11  12.50  18.50  14.30  18.33
12  13.75  19.75  15.55  19.58
13  15.00  21.00  16.80  20.83
14  16.25  22.25  18.05  22.08
15  17.50  23.50  19.30  23.33
16  18.75  24.75  20.55  24.58
Шаг:  1.25 мм
Номинальный ток:  1А (переменный/постоянный ток)
Номинальное напряжение:  125 В (переменный/постоянный ток)
Диапазон температур:  -25°С до +85°С
Применимые провода:  AWG #26 – #32
Применимая толщина печатной платы:  0.8 мм – 1.6 мм

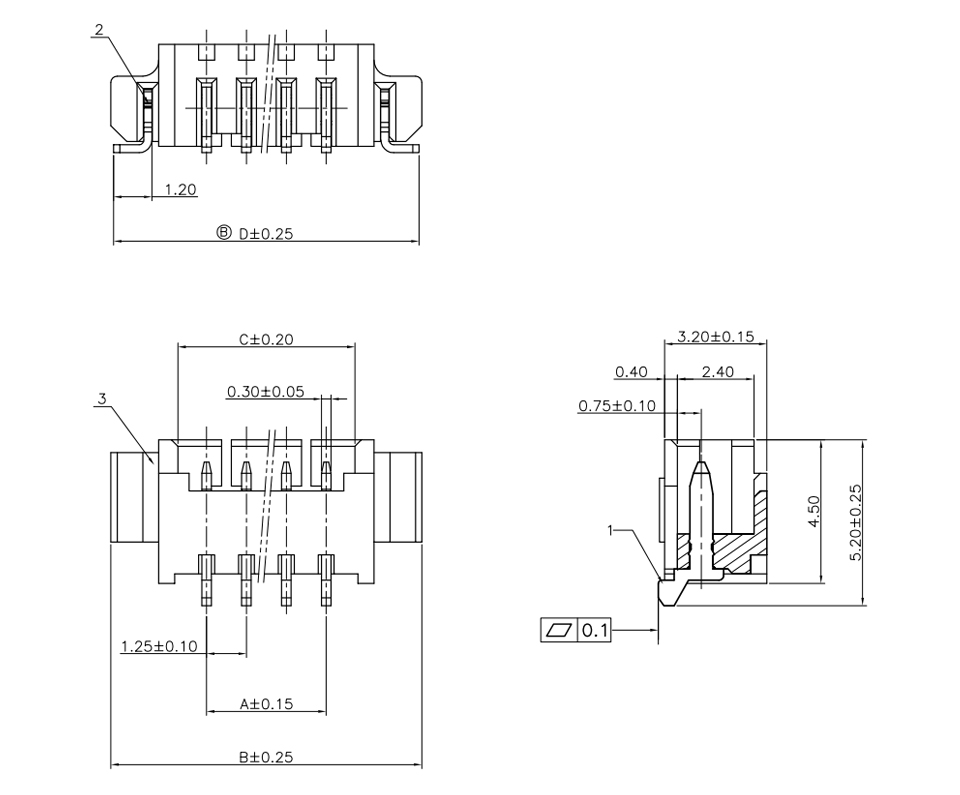

Размеры Принципиальная схема

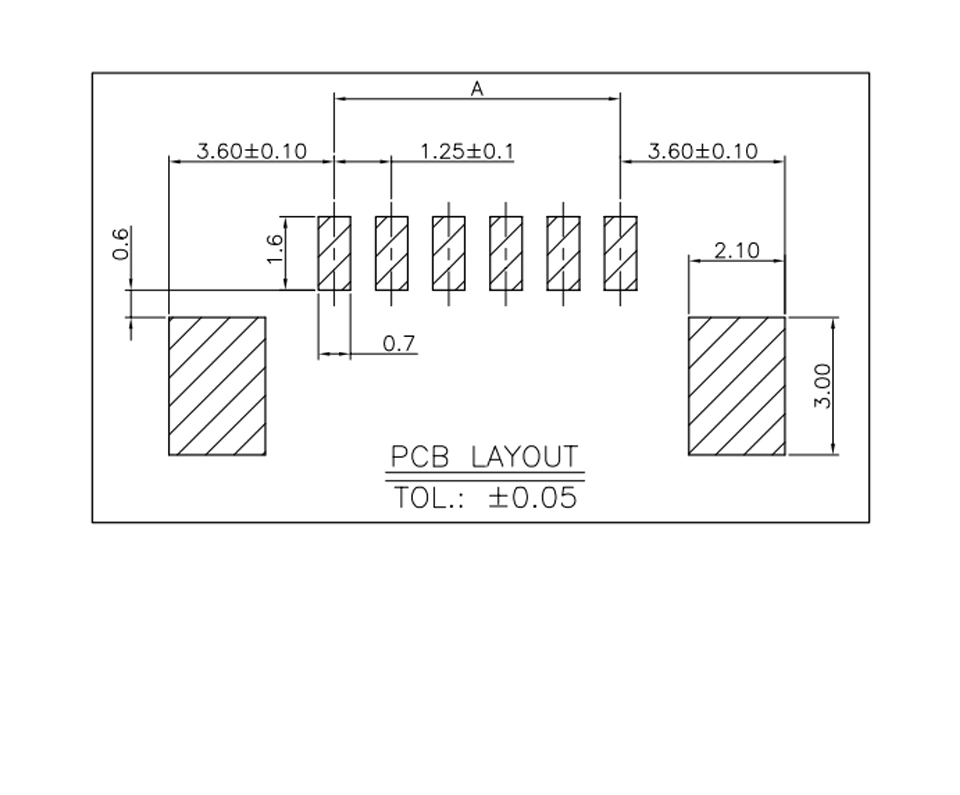

Макет печатной платы
