TS-Q002495-134 Угловой штыревой разъем, шаг контактов 1.25 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q024140-0129 Сверхтонкий угловой штыревой разъем под SMT, шаг контактов 1.25 ммСЛЕДУЮЩИЙ: TS-Q002494-134 Прямой штыревой разъем, шаг контактов 1.25 мм
Технические параметры Спецификация Рисунки
Столбы Тип Размеры мм
А Б
2  1.25-2AW 1.25  4.35
3  1.25-3AW 2.50  5.60
4  1.25-4AW 3.75  6.85
5  1.25-5AW 5.00  8.10
6  1.25-6AW 6.25  9.35
7  1.25-7AW 7.50  10.60
8  1.25-8AW 8.75  11.85
9  1.25-9AW 10.00  13.10
10  1.25-10AW 11.25  14.35
11  1.25-11AW 12.50  15.60
12  1.25-12AW 13.75  16.85
13  1.25-13AW 15.00  18.10
14  1.25-14AW 16.25  19.35
15  1.25-15AW 17.50  20.60
16  1.25-16AW 18.75  21.85
Количество полюсов:  2–16
Применимый калибр провода:  AWG 32–28
Применимая толщина печатной платы:  0.8 мм
Диапазон температур:  -25°С до 85°С
Номинальное напряжение:  125 В переменного/постоянного тока
Текущий рейтинг:  1 А
Контактное сопротивление:  <0.03 Ом
Сопротивление изоляции:  >1000 МОм
Напряжение пробоя:  250 В переменного тока в течение 1 минуты

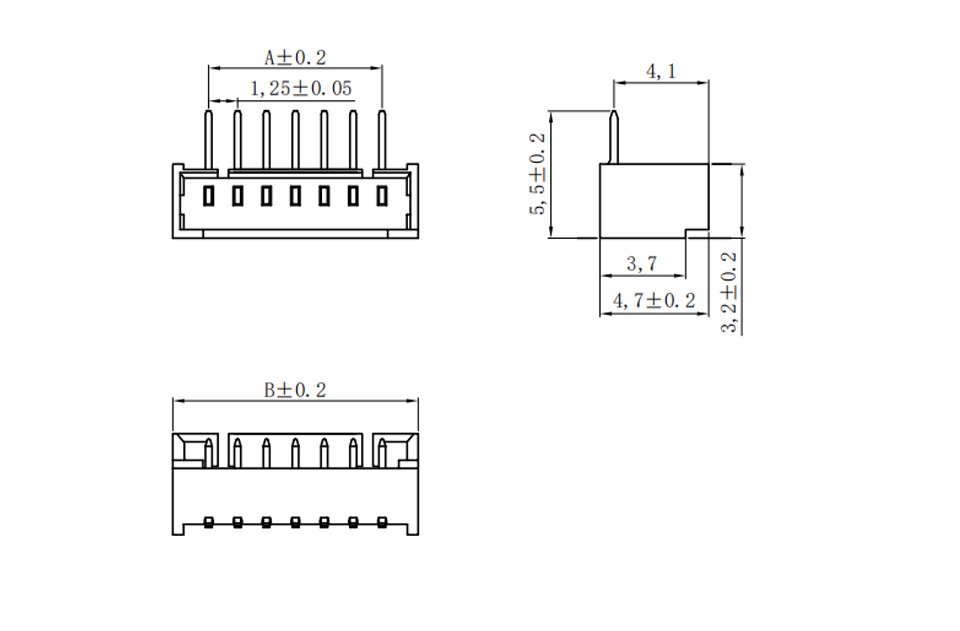

Размеры Принципиальная схема

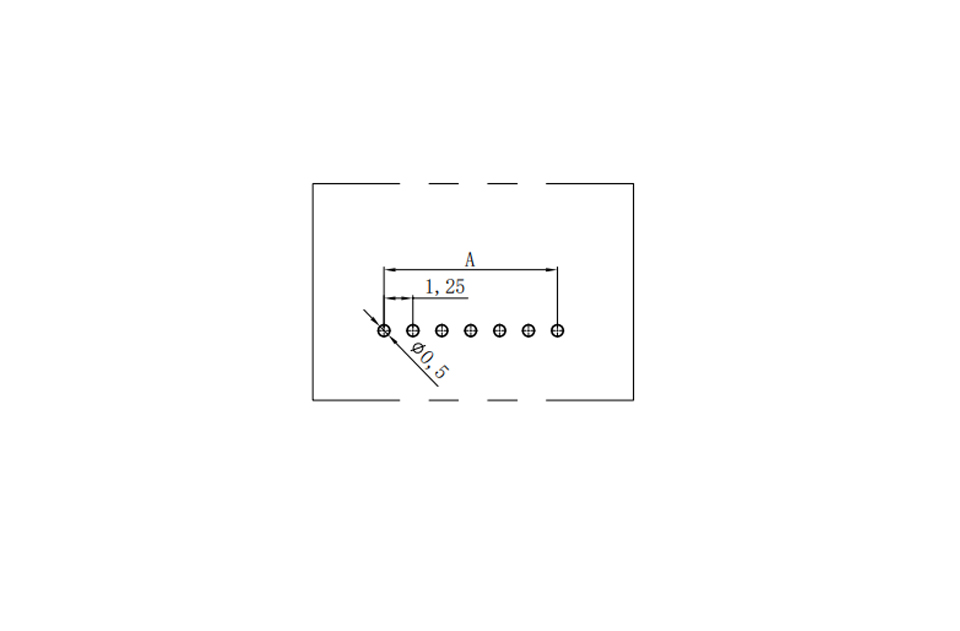

Макет печатной платы
