Главная · Продукция · Штыревой разъем · TS-Q024140-0129 Сверхтонкий угловой штыревой разъем под SMT, шаг контактов 1.25 мм
  • TS-Q024140-0129 Сверхтонкий угловой штыревой разъем под SMT, шаг контактов 1.25 мм
  • TS-Q024140-0129 Сверхтонкий угловой штыревой разъем под SMT, шаг контактов 1.25 мм
Штыревой разъем

TS-Q024140-0129 Сверхтонкий угловой штыревой разъем под SMT, шаг контактов 1.25 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q002013-184 Угловой штыревой разъем под SMT, шаг контактов 1.5 ммСЛЕДУЮЩИЙ: TS-Q002495-134 Угловой штыревой разъем, шаг контактов 1.25 мм
Технические параметры Спецификация Рисунки
ККТ ТУСКЛЫЙ А ТУСКЛЫЙ Б ТУСКЛЫЙ С ТУСКЛЫЙ Д
2  1.25  3.87  7.60  0.00
3  2.50  5.12  8.85  0.00
4  3.75  6.37  10.10  2.50
5  5.00  7.62  11.35  3.75
6  6.25  8.87  12.60  5.00
7  7.50  10.12  13.85  6.25
8  8.75  11.37  15.10  7.50
9  10.00  12.62  16.35  8.75
10  11.25  13.87  17.60  10.00
11  12.50  15.12  18.85  11.25
12  13.75  16.37  20.10  12.50
13  15.00  17.62  21.35  13.75
14  16.25  18.87  22.60  15.00
15  17.50  20.12  23.85  16.25
16  18.75  21.37  25.10  17.50
17  20.00  22.62  26.35  18.75
18  21.25  23.87  27.60  20.00
19  22.50  25.12  28.85  21.25
20  23.75  26.37  30.10  22.50
1. Поверхность пластиковых деталей должна быть гладкой, без заусенцев, видимой усадки, дефектов, трещин и подобных дефектов.
2. Диапазон температур:  -40°С до 85°С.
3. Номинальное напряжение:  125 В (переменный/постоянный ток).
4. Контактное сопротивление:  <0.02 Ом.
5. Сопротивление изоляции:  >100 МОм.
6. Номинальный ток: Применимые типы проводов:
а. AWG #28: 2.5 А (на контакт)
б. AWG #30: 1.0 А (на контакт)
с. AWG #32: 0.8 А (на контакт)

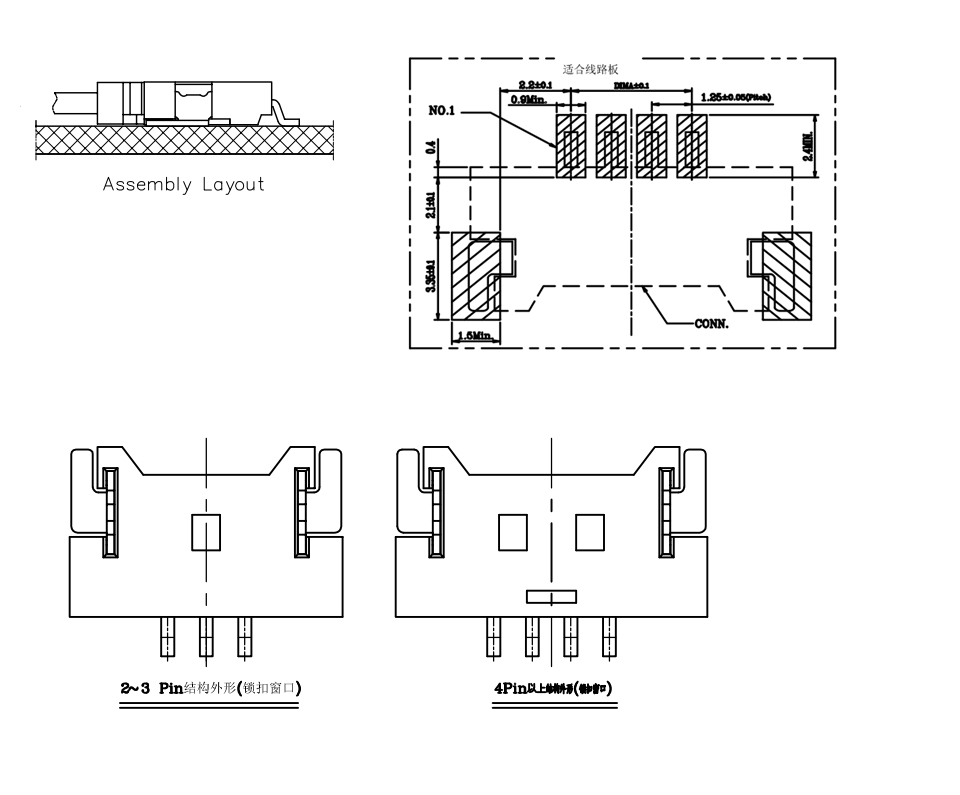

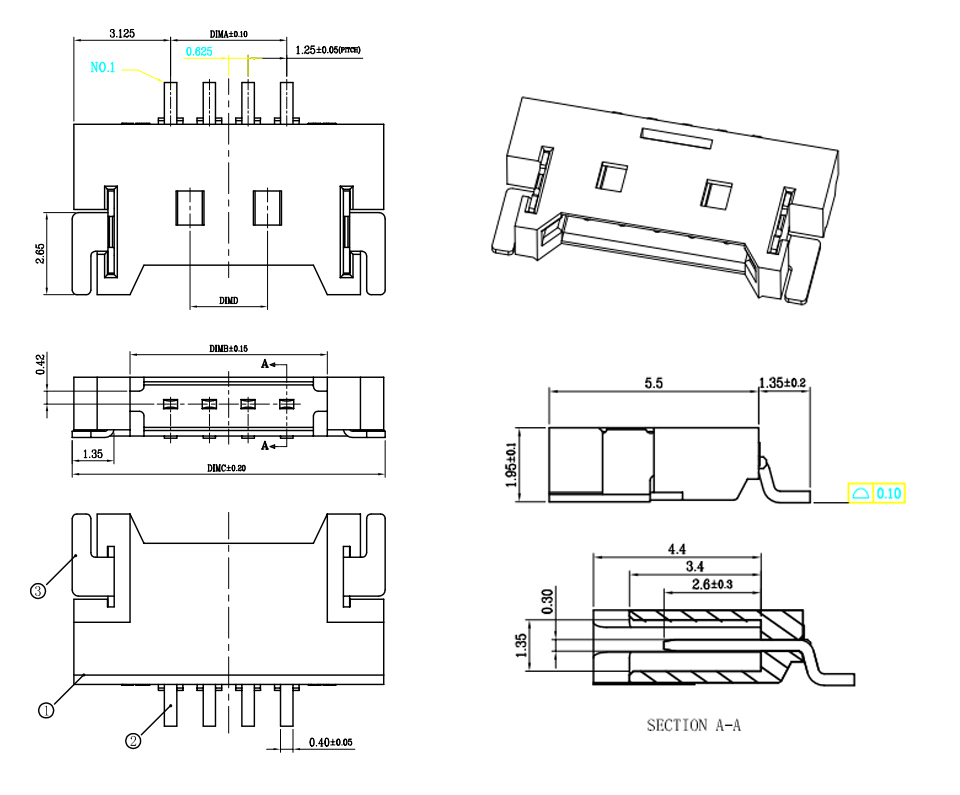

Размеры Принципиальная схема
Макет печатной платы
