TS-Q002493-184 Угловой штыревой разъем под SMT, шаг контактов 0.8 мм

1. Поверхность соединителя чистая, без ржавчины, оксидов, трещин, отсутствующих сердечников, заусенцев и других повреждений оборудования.
2. Корпус: Lcp, Цвет: Натуральный.
3. Контакты: Оловянное покрытие из фосфорной бронзы.
Фиксирующий гвоздь: оловянное покрытие из фосфорной бронзы.

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q002046 Угловой штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.25 ммСЛЕДУЮЩИЙ: TS-Q002492-184 Вертикальный штыревой разъем под SMT, шаг контактов 0.8 мм
Технические параметры Спецификация Рисунки
Количество
Контакты		 ДИМА ДИМБ ДИМК ТУСКЛЫЙД
2  0.8  3.04  3.8  1.9
3  1.6  3.84  4.6  2.7
4  2.4  4.64  5.4  3.5
5  3.2  5.44  6.2  4.3
6  4.0  6.24  7.0  5.1
7  4.8  7.04  7.8  5.9
8  5.6  7.84  8.6  6.7
9  6.4  8.64  9.4  7.5
10  7.2  9.44  10.2  8.3
11  8.0  10.24  11.0  9.1
12  8.8  11.04  11.8  9.9
13  9.6  11.84  12.6  10.7
14  10.4  12.64  13.4  11.5
15  11.2  13.44  14.2  12.3
16  12.0  14.24  15.0  13.1
17  12.8  15.04  15.8  13.9
18  13.6  15.84  16.6  14.7
19  14.4  16.64  17.4  15.5
20  15.2  17.44  18.2  16.3
Шаг:  0.8 мм
Номинальный ток:  0.7 А (переменный/постоянный ток)
Номинальное напряжение:  30 В (переменный/постоянный ток)
Диапазон температур:  -25°С до +85°С
Применимый калибр провода:  AWG №36
Применимая толщина печатной платы:  0.8 мм

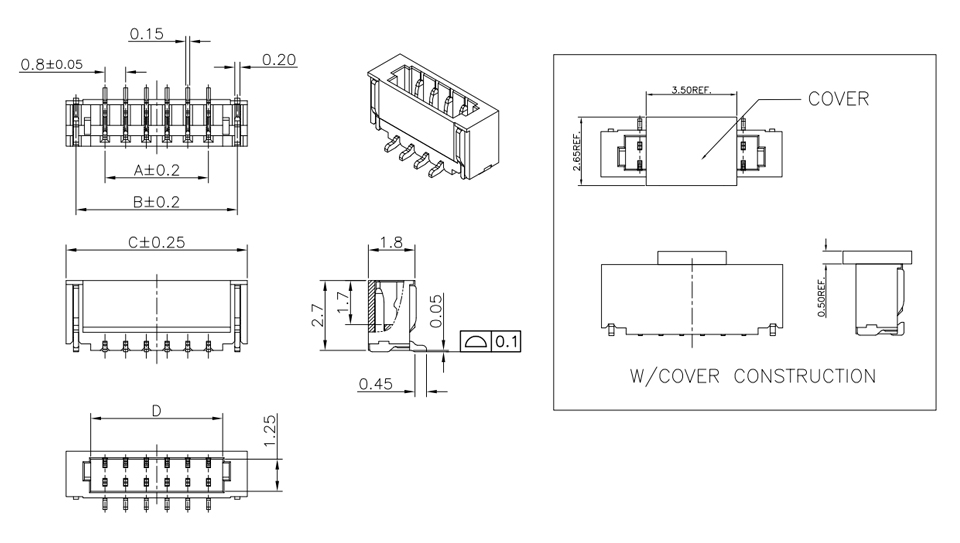

Размеры Принципиальная схема

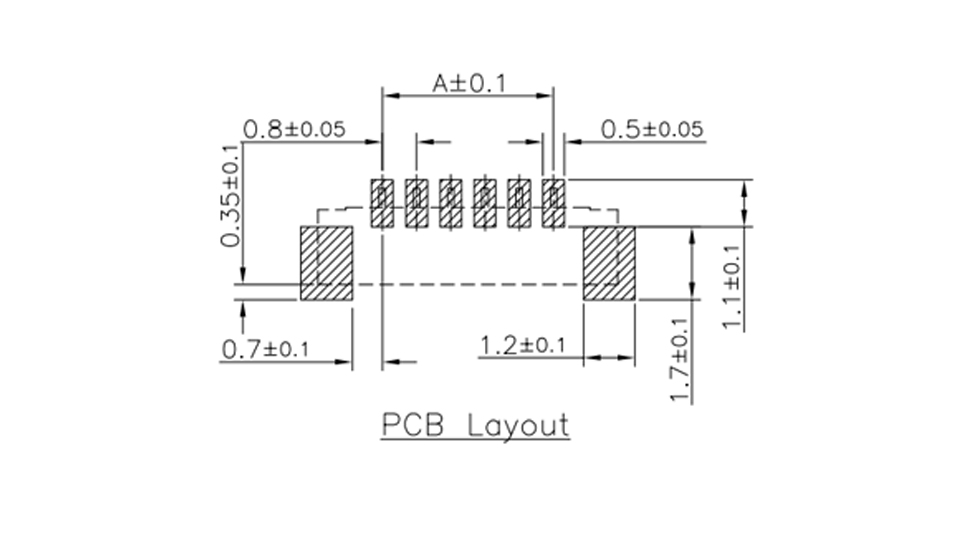

Макет печатной платы
