Главная · Продукция · Пружинный штифт для электронных разъемов · TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
  • TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
  • TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
  • TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
  • TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря
Пружинный штифт для электронных разъемов

TS-K009259 Модуль Pogo Pin, 4 латунных контактных штыря

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-K009260 Модуль Pogo Pin, 5 подпружиненных контактных штырейСЛЕДУЮЩИЙ: TS-K009256 Модуль Pogo Pin-01

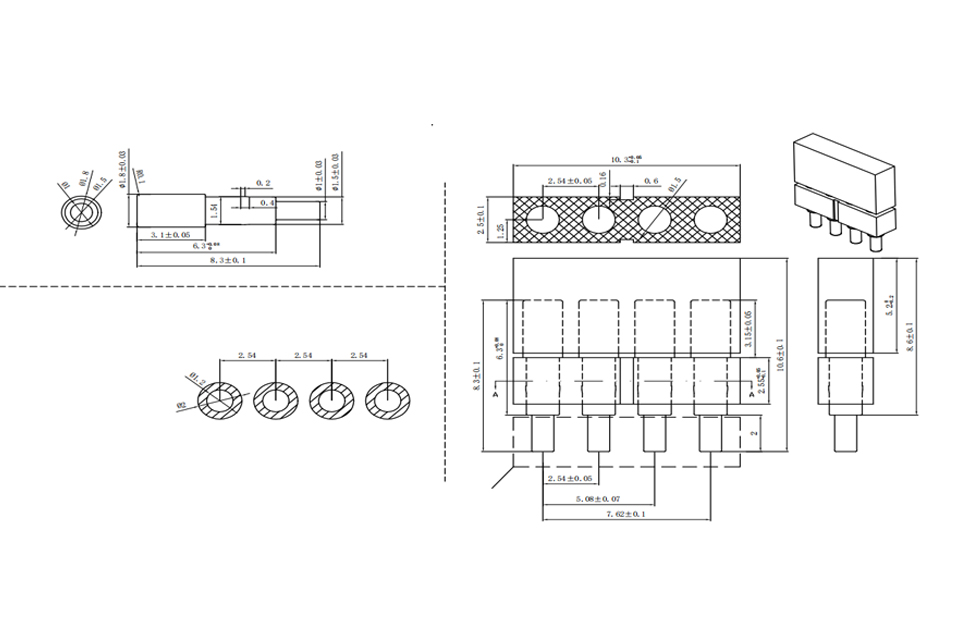

Технические параметры Рисунки
Медные штыри:  Латунь; Пластик: PA9T (UL94V-0), черный
Параметры обработки поверхности:  Медный штифт покрыт 20-микронным слоем платины поверх 10-микронного слоя золота, за которым следует 10-микронный слой палладия и 3-микронный слой золота. Толщина покрытия составляет от 40 до 120 микрон для сплава меди, олова и цинка и от 80 до 160 микрон для меди. Зона пайки покрыта 3 микродюймами золота.
Срок службы:  Более 10 000 циклов
Номинальное максимальное напряжение и ток:  24 В постоянного тока, 5 А
Контактное сопротивление:  Менее 50 мОм
Параметры окружающей среды: 5.1 Устойчивость к высоким температурам: 260 °C
5.2 Диапазон температур хранения и эксплуатации: от -40 °C до 85 °C
5.3 Диапазон влажности: от 10% до 90% относительной влажности
5.4 Солевой туман: отсутствие коррозии через 192 часа в 5% промышленном растворе хлорида натрия
5.5 Покрытие припоем на паяемой области >95% при температуре 245°C ±5
Требования к гидроизоляции:  Сопрягаемый интерфейс между штифтами и пластиковым корпусом должен соответствовать стандарту IPX5
Примечания:  Если ток превышает 1 А, необходимо включить схему задержки времени (3 секунды)
Вес:  0.7 г
Принципиальная схема
Макет печатной платы
