TS-S011133-134 Угловой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-S011242-134 Угловой штыревой разъем с фиксирующей защелкой, шаг контактов 2.0 ммСЛЕДУЮЩИЙ: TS-S011022-134 Прямой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Количество полюсов:  2–16
Применимый калибр провода:  AWG #28 – #22
Применимая толщина печатной платы:  1.6 мм
Диапазон температур:  -25°С до 85°С
Номинальное напряжение:  250 В переменного/постоянного тока
Текущий рейтинг:  3А
Контактное сопротивление:  ≤ 0.02 Ом
Сопротивление изоляции:  ≥ 1000 МОм
Напряжение пробоя:  1000 В переменного тока / 1 мин
ППоле Домпе Размеры   мм
А Б
2  XHB-2AW 2.50  7.50
3  XHB-3АВ 5.00  10.00
4  XHB-4AW 7.50  12.50
5  XHB-5АВ 10.00  15.00
6  XHB-6АВ 12.50  17.50
7  XHB-7АВ 15.00  20.00
8  XHB-8AW 17.50  22.50
9  XHB-9АВ 20.00  25.00
10  XHB-10AW 22.50  27.50
11  XHB-11AW 25.00  30.00
12  XHB-12AW 27.50  32.50

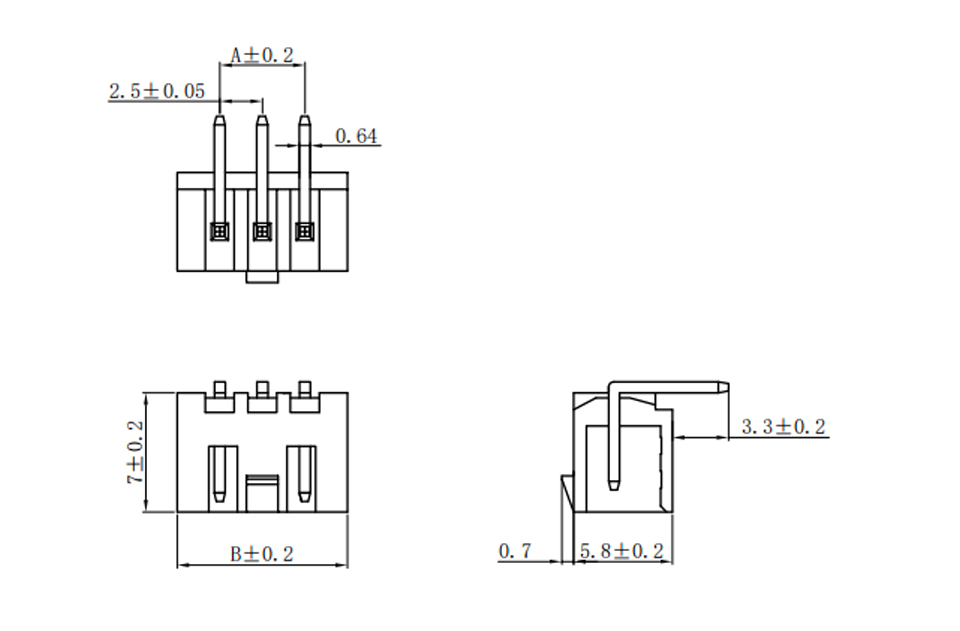

Размеры Принципиальная схема

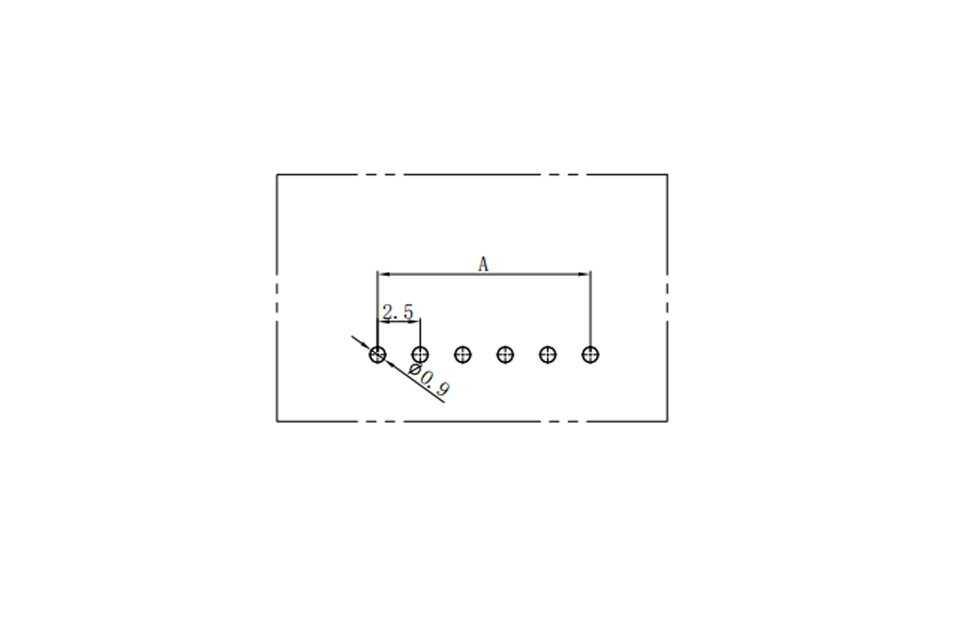

Макет печатной платы
