Главная · Продукция · Штыревой разъем · TS-S011022-134 Прямой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм
  • TS-S011022-134 Прямой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм
  • TS-S011022-134 Прямой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм
Штыревой разъем

TS-S011022-134 Прямой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-S011133-134 Угловой штыревой разъем с фиксирующей защелкой, шаг контактов 2.54 ммСЛЕДУЮЩИЙ: TS-Q007001-184 Горизонтальный штыревой разъем под SMT, шаг контактов 2.54 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Количество полюсов:  2–16
Применимый калибр провода:  AWG #28 – #22
Применимая толщина печатной платы:  1.6 мм
Диапазон температур:  -25°С до 85°С
Номинальное напряжение:  250 В переменного/постоянного тока
Текущий рейтинг:  3А
Контактное сопротивление:  ≤ 0.02 Ом
Сопротивление изоляции:  ≥ 1000 МОм
Напряжение пробоя:  1000 В переменного тока / 1 мин
Столбы Тип Размеры мм
А Б
2  XHB-2A 2.5  7.5
3  XHB-3A 5  10
4  XHB-4A 7.5  12.5
5  XHB-5A 10  15
6  XHB-6A   12.5  17.5
7  XHB-7A   15  20
8  XHB-8A   17.5  22.5
9  XHB-9A   20  25
10  XHB-10A   22.5  27.5
11  XHB-11A   25  30
12  XHB-12A   27.5  32.5

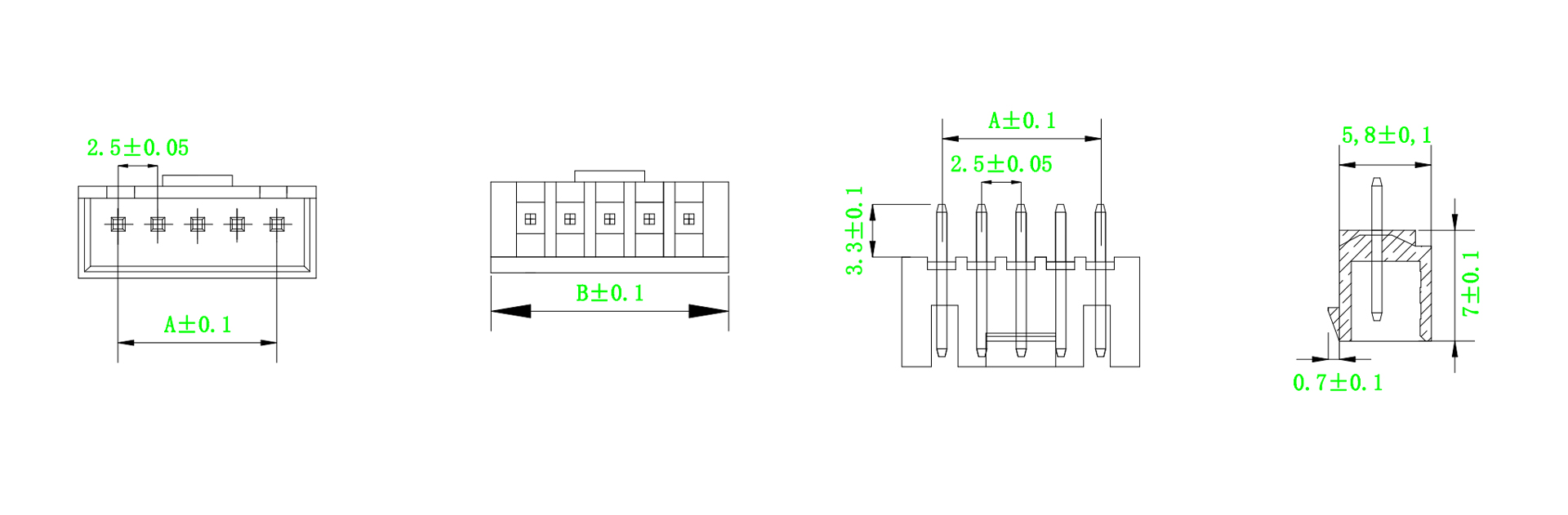

Размеры
