TS-Q002321-134 Угловой штыревой разъем, шаг контактов 4.2 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q027002-134 Прямой штыревой разъем, шаг контактов 4.2 ммСЛЕДУЮЩИЙ: TS-Q003021 Горизонтальный штыревой разъем под SMT, шаг контактов 4.0 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Количество полюсов:  2–12
Применимый калибр провода:  AWG #18–#22
Применимая толщина печатной платы:  1.7 мм
Диапазон температур:  -25°С до +85°С
Номинальное напряжение:  300 В переменного/постоянного тока
Текущий рейтинг:  7.5А
Контактное сопротивление:  ≤0.015 Ом
Сопротивление изоляции:  ≥1000 МОм
Напряжение пробоя:  1000 В переменного тока / 1 мин
Отверстия Ттип Размеры мм
А Б
2  5569-2*1AW / 5.40
4  5569-2*2AW 4.20  9.60
6  5569-2*3AW 8.40  13.80
8  5569-2*4AW 12.60  18.00
10  5569-2*5AW 16.80  22.20
12  5569-2*6AW 21.00  26.40
14  5569-2*7AW 25.20  30.60
16  5569-2*8AW 29.40  34.80
18  5569-2*9AW 33.60  39.00
20  5569-2*10AW 37.80  43.20
22  5569-2*11AW 42.00  47.40
24  5569-2*12AW 46.00  51.60

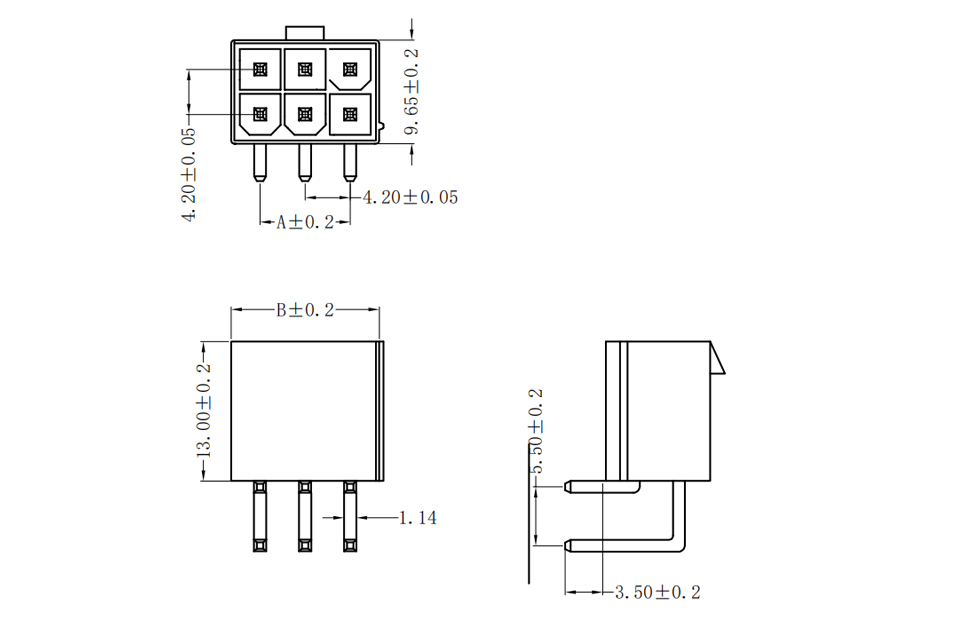

Размеры Принципиальная схема

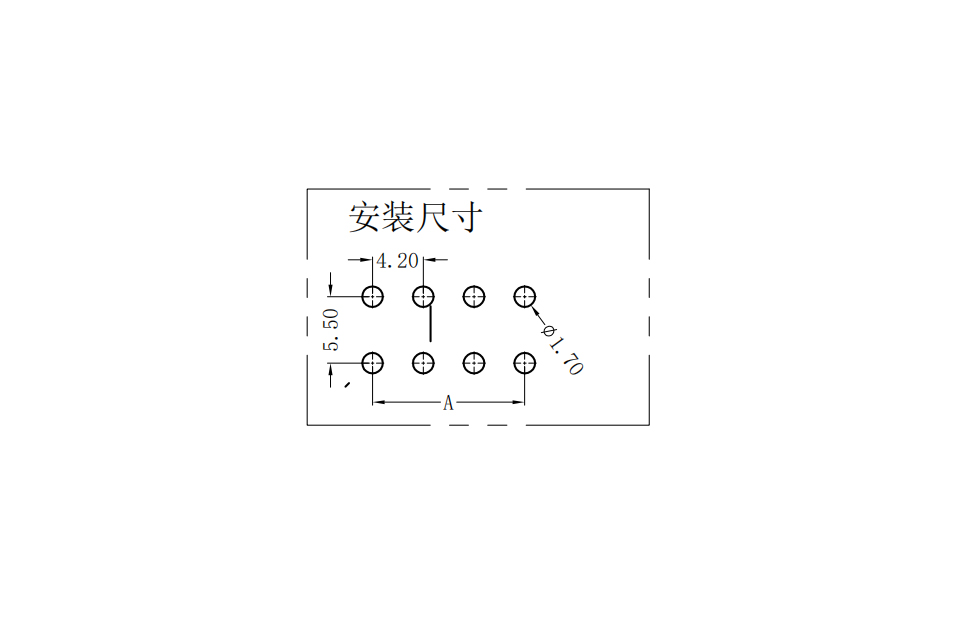

Макет печатной платы
