TS-K009026-184 Вертикальный штыревой разъем под SMT, шаг контактов 1.5 мм

 1. Поверхность изделия чистая и не имеет ржавчины, окисления, трещин, дефектов сердцевины, заусенцев и других механических повреждений;
 2. Пластиковый материал: высокотемпературный полиэстер; цвет: натуральный;
 3. Паяные язычки: латунные, луженые;
 4. Контактные штыри: латунные, луженые.

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: CO-A002013 Горизонтальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.5 ммСЛЕДУЮЩИЙ: TS-Q002013-184 Угловой штыревой разъем под SMT, шаг контактов 1.5 мм
Технические параметры Спецификация Рисунки
Количество ядер А Б С
2 1.5 6 3.6
3 3 7.5 5.1
4 4.5 9 6.6
5 6 10.5 8.1
6 7.5 12 9.6
7 9 13.5 11.1
8 10.5 15 12.6
9 12 16.5 14.1
10 13.5 18 15.6
11 15 19.5 17.1
12 16.5 21 18.6
13 18 22.5 20.1
Шаг:  1.5 мм
Номинальный ток:  1А (переменный/постоянный ток)
Номинальное напряжение:  50 В (переменный/постоянный ток)
Диапазон температур:  -25°С до +85°С
Применимые провода:  AWG #26 – #32
Применимая толщина печатной платы:  0.6 мм – 1.2 мм

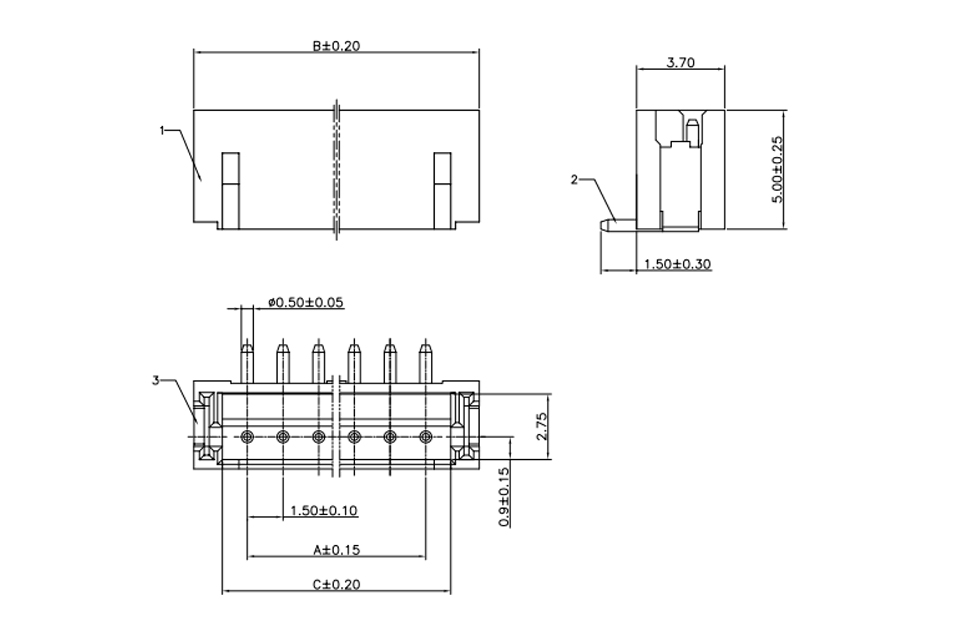

Размеры Принципиальная схема

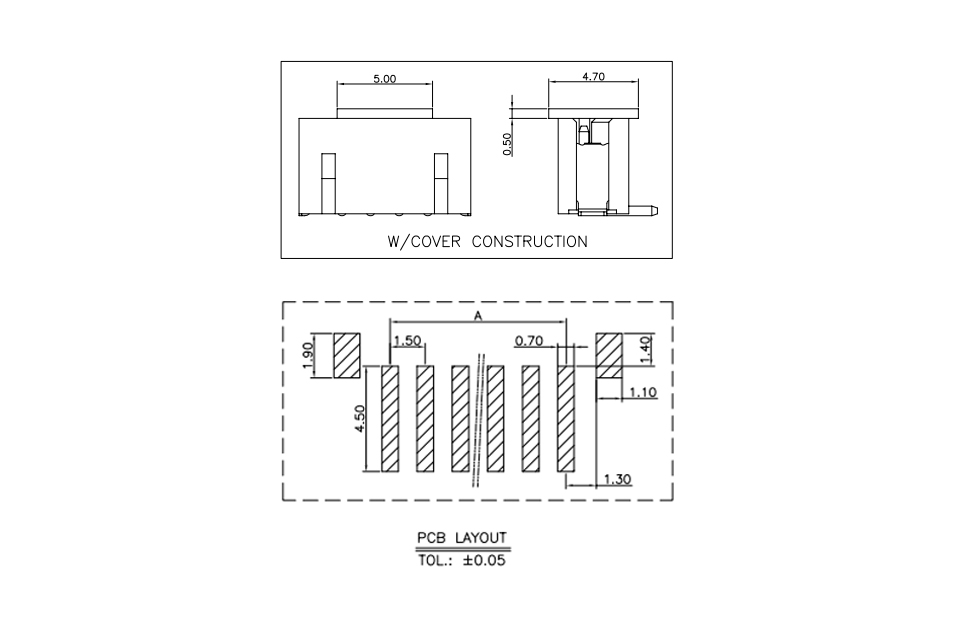

Макет печатной платы
