CO-A002013 Горизонтальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.5 мм

1. Готовую продукцию укладывайте на катушки по 1000 штук на катушку. Прикрепите сертификат соответствия к каждой катушке, затем поместите катушки с продукцией во внешнюю картонную коробку. Заранее выстелите внешнюю коробку большим полиэтиленовым пакетом и прикрепите к внешней коробке сертификат соответствия.
2. Все материалы должны соответствовать стандартам RoHS в отношении контроля опасных веществ.

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: CO-A002013 Вертикальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 1.5 ммСЛЕДУЮЩИЙ: TS-K009026-184 Вертикальный штыревой разъем под SMT, шаг контактов 1.5 мм
Технические параметры Спецификация Рисунки
ПРИКОЛОТЬ. ТУСКЛЫЙ А ДИМ Б ДИМ С
2 штифта 1.5 4.3 3.7
3 штифта 3 ИЗ НИХ 5.8 5.2
4 контакта 4.5 7.3 6.7
5 контактов 6 8.8 8.2
6-контактный 7.5 10.3 9.7
7-контактный 9 11.8 11. 20
8-контактный 10.5 13.3 12.7
9-контактный 12 14.8 14.2
10-контактный 13.5 16.3 15.7
11-контактный 15 17.8 17.2
12-контактный 16.5 19.3 18.7
13-контактный 18 20.8 20.2
14-контактный 19.5 22.3 21.7
15-контактный 21 23.8 23.2
Полюса:  02-15
Контактное сопротивление: <20мОм
Сопротивление изоляции: >1000ΜΩ
Номинальное напряжение: 350 В переменного тока постоянного тока
Номинальный ток: 3.0 А переменного тока постоянного тока
Напряжение пробоя:  500 В переменного тока/минуту
Диапазон температур: -25℃~ +85°℃
Жилье:  LCP UL94V-0. натуральный (бежевый)
Контакты:  Фосфорная бронза/МАТОВАЯ Sn

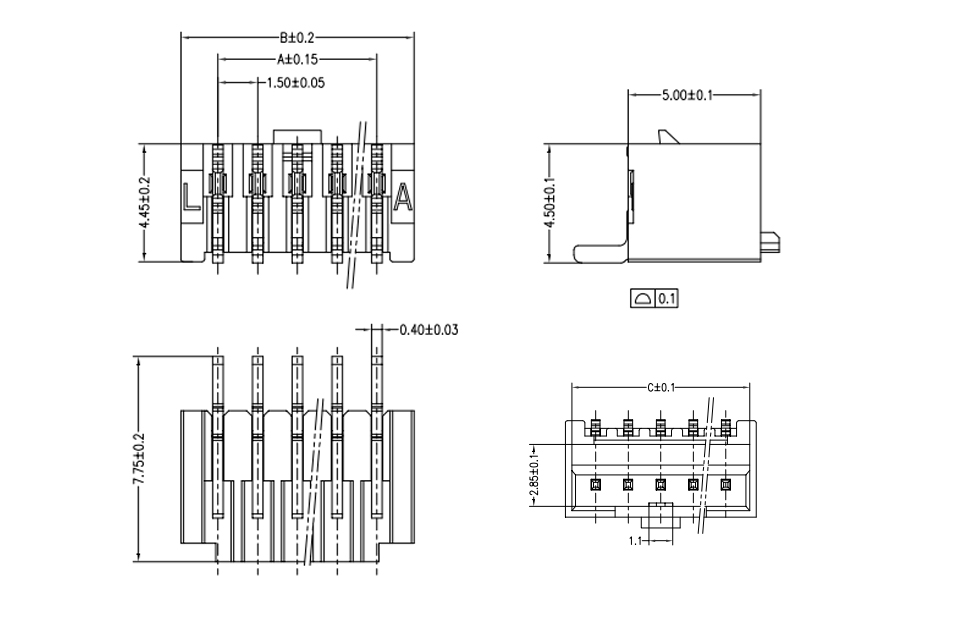

Размеры Принципиальная схема

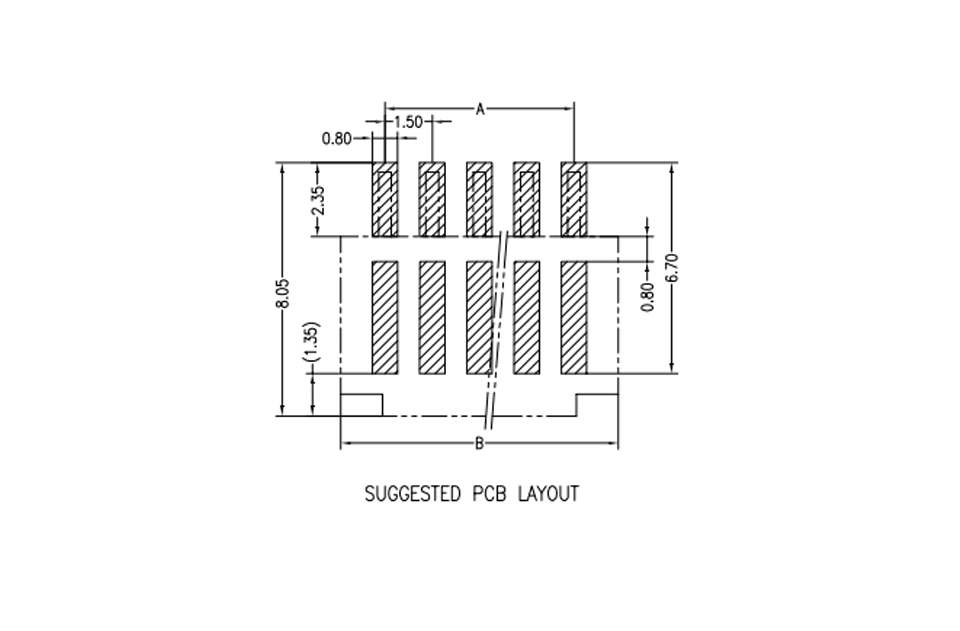

Макет печатной платы
