TS-S001340-194 Гнездовой разъем типа «Type-C», длина корпуса 13.1 мм, вертикальный под SMT

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-S013085-194 Гнездовой разъем типа «Type-C», длина корпуса 6.8 ммСЛЕДУЮЩИЙ: TS-S013075-0223 Гнездовой разъем типа «Type-C», длина корпуса 2.0 мм
Технические параметры Спецификация Рисунки
Номинальный ток:  3А
Контактное сопротивление:  40 мОм МАКС (начальный);50 мОм МАКС (после тестирования)
Сопротивление изоляции:  100 МОМ МИН
Диэлектрическое выдерживающее напряжение:  100 В ПЕРЕМЕННОГО ТОКА RMS
Общая сила вставки:  5–20Н; (5–20Н после испытания на долговечность)
Общая сила извлечения:  8–20 Н; (6–20 Н после испытания на долговечность)
Долговечность: 5000 циклов
Устойчивость к высоким температурам:  Пайка оплавлением SMT (пик: 260°C +5°C);
Пластиковый корпус не должен иметь дефектов, таких как образование пузырей или плавление; изменение цвета и деформация/деформация должны оставаться в пределах допуска.
Испытание на паяемость:  Площадь покрытия припоем должна составлять ≥ 95%.
Испытание солевым распылением:  24 часа МИН
Рабочая температура:  -25°С до +80°С
НЕ ДИМ А ДИМ Б DIMC
HC-F10220103S1 13.10.  11.05.  4.45.
HC-F10220103S2 13.70.  11.65.  4.95.
HC-F10220103S3 15.00.  12.95.  6.25.

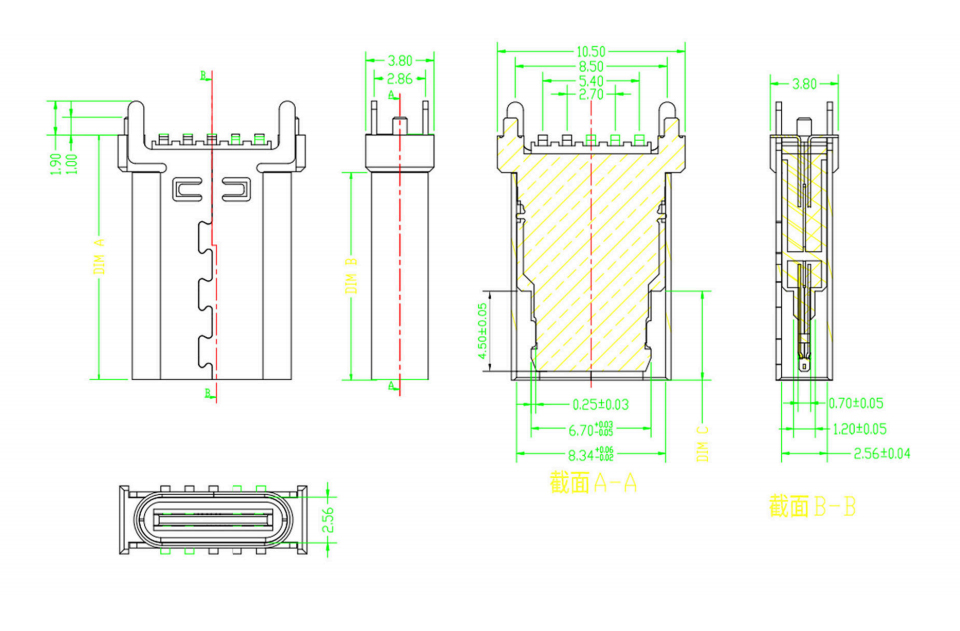

Размеры Принципиальная схема

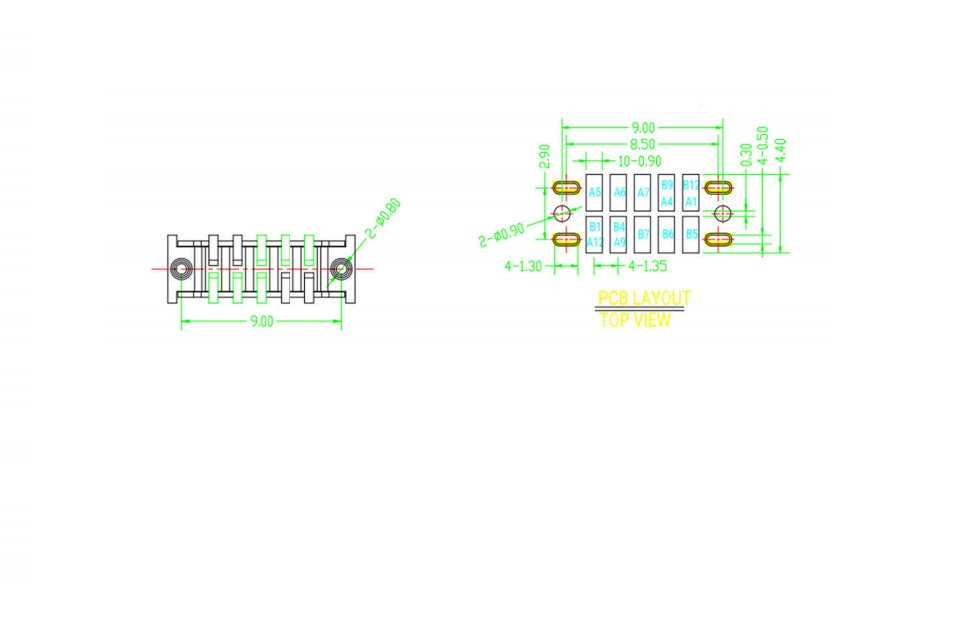

Макет печатной платы
