Главная · Продукция · Штыревой разъем · TS-S011184-134 Угловой штыревой разъем серии «VH», шаг контактов 3.96 мм
  • TS-S011184-134 Угловой штыревой разъем серии «VH», шаг контактов 3.96 мм
  • TS-S011184-134 Угловой штыревой разъем серии «VH», шаг контактов 3.96 мм
Штыревой разъем

TS-S011184-134 Угловой штыревой разъем серии «VH», шаг контактов 3.96 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-S011196-134 Плоский угловой штыревой разъем, шаг контактов 3.96 ммСЛЕДУЮЩИЙ: TS-S011152-134 Прямой штыревой разъем серии «VH», шаг контактов 3.96 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Количество полюсов:  2–12
Применимый калибр провода:  AWG #22 – #18
Применимая толщина печатной платы:  1.6 мм
Диапазон температур:  -25°С до 85°С
Номинальное напряжение:  250 В переменного/постоянного тока
Текущий рейтинг:  7.5 А
Контактное сопротивление:  ≤ 0.015 Ом
Сопротивление изоляции:  ≥ 1000 МОм
Напряжение пробоя:  1500 В переменного тока / 1 мин
Столбы Тип Размеры и т.д
А Б
2  ВХ-2А 3.96  7.92
3  ВХ-3А 7.92  11.88
4  ВХ-4А 11.88  15.84
5  ВХ-5А 15.84  19.8
6  ВХ-6А 19.8  23.76
7  ВХ-7А 23.76  27.72
8  ВХ-8А 27.72  31.68
9  ВХ-9А 31.68  35.64
10  ВХ-10А 35.64  39.6
11  ВХ-11А 39.6  43.56
12  ВХ-12А 43.56  47.52
Материалы:   НА66

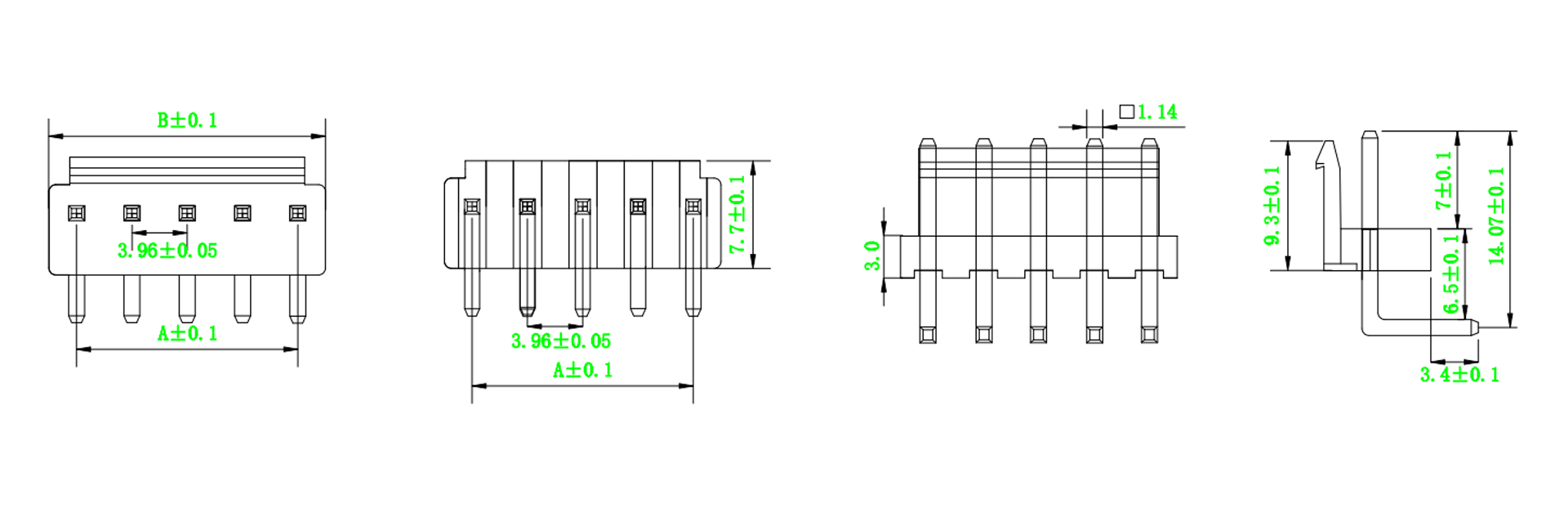

Размеры
