TS-Q002498-282 Штыревой разъем серии «VH», горизонтальный под SMT, шаг контактов 3.96 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-S011152-134 Прямой штыревой разъем серии «VH», шаг контактов 3.96 ммСЛЕДУЮЩИЙ: TS-Q002497-282 Штыревой разъем серии «VH», вертикальный под SMT, шаг контактов 3.96 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Текущий рейтинг:  7А переменного тока, постоянного тока
Номинальное напряжение:  250 В переменного тока, постоянного тока
Диапазон температур:  -25℃~+85℃
Контактное сопротивление:  20мОм Макс
Сопротивление изоляции:  1000М Ом Мин
Выдерживая Вольтанг:  1500 В переменного тока/мин
Материал: Пластина PA9T, UL94V-0
ШТИФТ Латунный луженый
Припой немного латунный луженый
ПРИКОЛОТЬ Размеры (мм)
А Б С
-02AWB 3.96  8.68  11.88
-03AWB 7.92  12.64  15.84
-04AWB 11.88  16.60  19.80
-05AWB 15.84  20.56  23.76
-06AWB 19.80  24.52  27.72
-07AWB 23.76  28.48  31.68
-08AWB 27.72  32.44  35.64
-09AWB 31.68  36.40  39.60
-10AWB 35.64  40.36  43.56
-11AWB 39.60  44.32  47.52
-12AWB 43.56  48.28  51.48

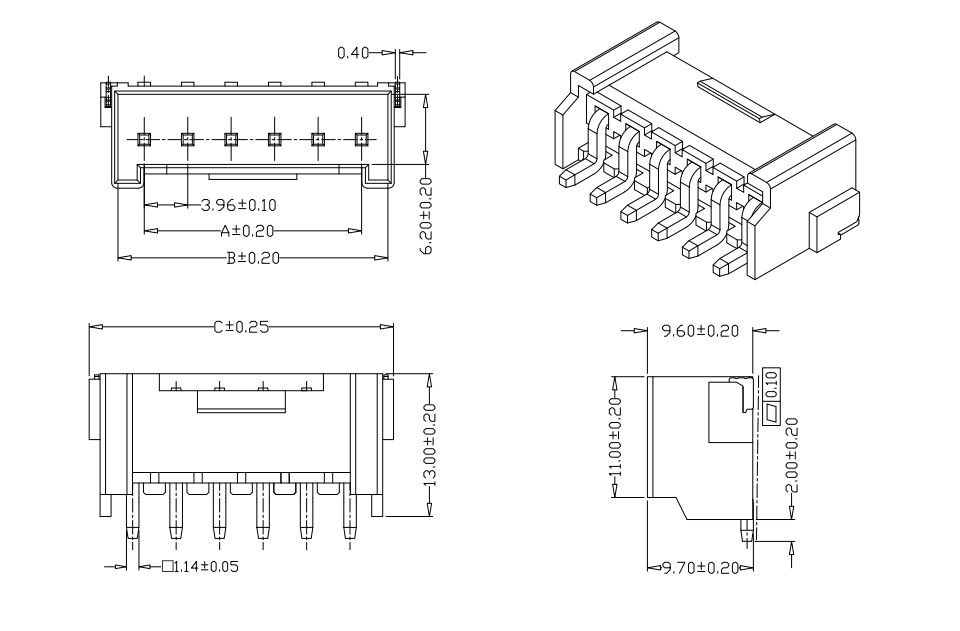

Размеры Принципиальная схема

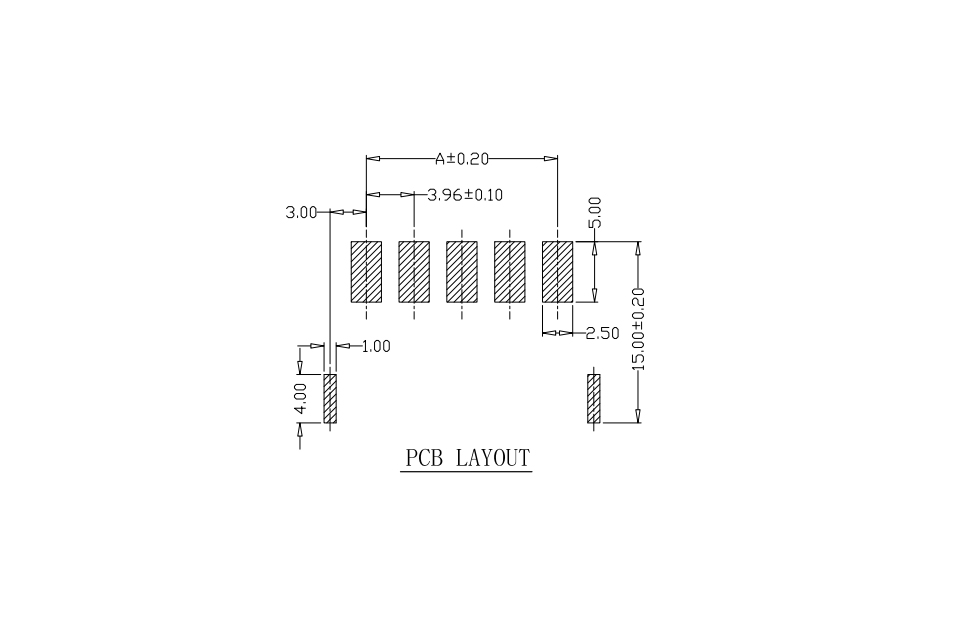

Макет печатной платы
