TS-Q002496-184 Горизонтальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 2.54 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q007001-184 Горизонтальный штыревой разъем под SMT, шаг контактов 2.54 ммСЛЕДУЮЩИЙ: TS-Q002169-184 Вертикальный штыревой разъем под SMT, шаг контактов 2.54 мм
Технические параметры Спецификация Рисунки
Шаг: 2.5 мм
Номинальный ток:  3А переменного тока,постоянного тока
Номинальное напряжение:  250 В переменного тока,постоянного тока
Диапазон температур:  -25°Cto +85°C
Применимые провода:  AWG22#~30#
Применимая толщина печатной платы:  1.6 мм
Количество
Контакты		 Размер
 Ф Б С
2  2.5  9.9  5.9
3  5.0  12.4  8.4
4-Й  7.5  14.9  10.9
5-Й  10.0  17.4  13.4
6  12.5  19.9  15.9
7-Й  15.0  22.4  18.4
8-Й  17.5  24.9  20.9
9-Й  20.0  27.4  23.4
10  22.5  29.9  25.9
11-Й  25.0  32.4  28.4
12-Й  27.5  34.9  30.9
13-Й  30.0  37.4  33.4
14-Й  32.5  39.9  35.9
15-й  35.0  42.4  38.4
16-й  37.5  44.9  40.9

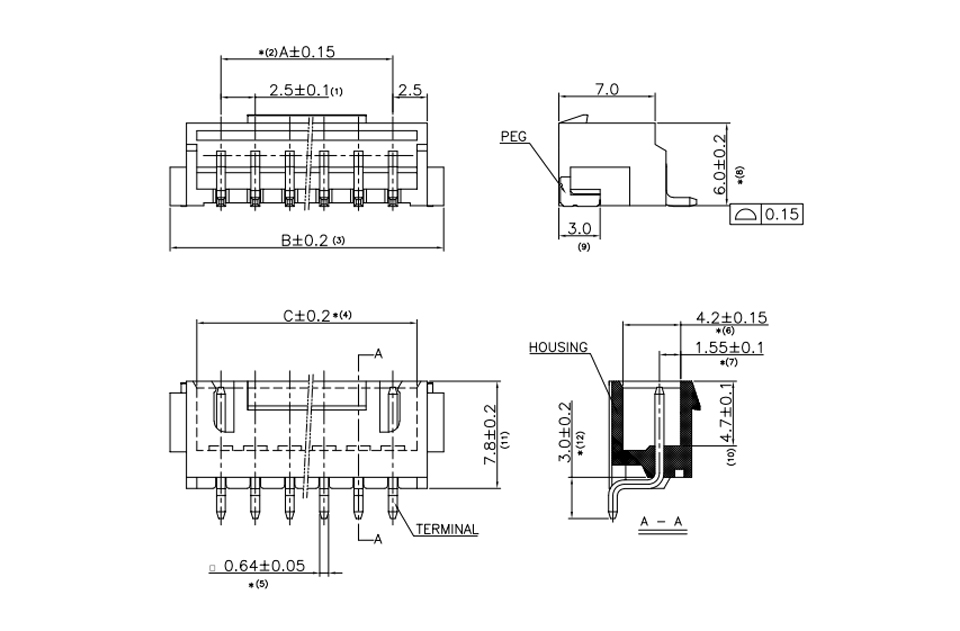

Размеры Принципиальная схема

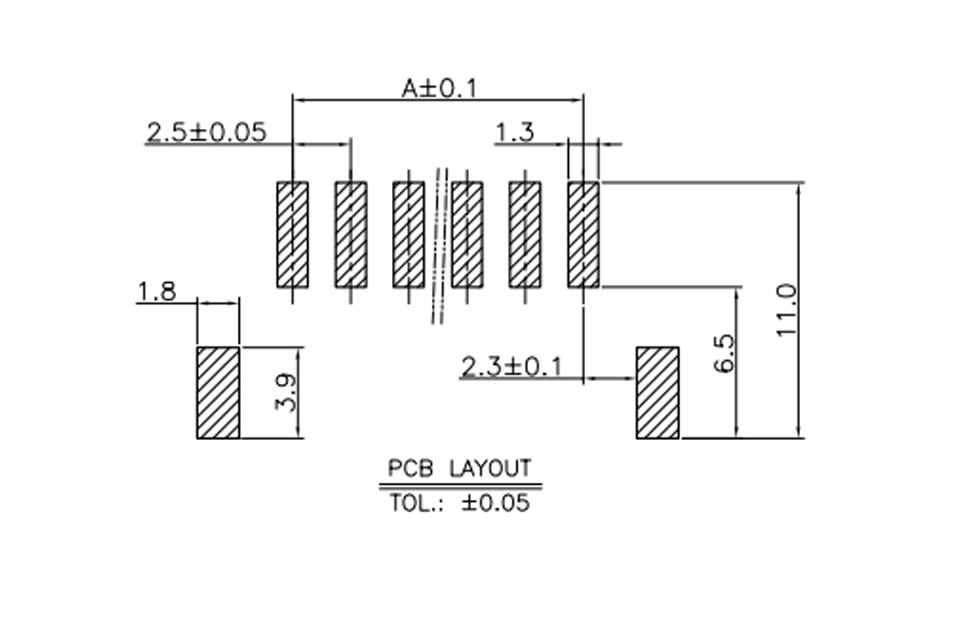

Макет печатной платы
