CO-A010018-134 Угловой штыревой разъем, шаг контактов 2.54 мм

Спрашивать Скачать PDF
ПРЕДЫДУЩИЙ: TS-Q002497-282 Штыревой разъем серии «VH», вертикальный под SMT, шаг контактов 3.96 ммСЛЕДУЮЩИЙ: CO-A005011-184 Вертикальный штыревой разъем под SMT с фиксирующей защелкой, шаг контактов 2.54 мм
Технические параметры Спецификация Рисунки
Технические характеристики
Количество полюсов:  2–20
Применимый калибр провода:  AWG #28 – #22
Применимая толщина печатной платы:  1.6 мм
Диапазон температур:  -25°С до +85°С
Номинальное напряжение:  250 В переменного/постоянного тока
Текущий рейтинг:  3А
Контактное сопротивление:  ≤ 0.02 Ом
Сопротивление изоляции:  ≥ 1000 МОм
Напряжение пробоя:  1000 В переменного тока / 1 мин
Материал:
Вафля:  Нейлон PA66 UL94V-2(0)
Столбы Тип Размеры  мм
А Б
2  XH-2A 2.5  7.5
3  XH-3A 5  10
4  XH-4A 7.5  12.5
5  XH-5A 10  15
6  XH-6A   12.5  17.5
7  XH-7A   15  20
8  XH-8A   17.5  22.5
9  XH-9A   20  25
10  XH-10A   22.5  27.5
11  XH-11A   25  30
12  XH-12A   27.5  32.5

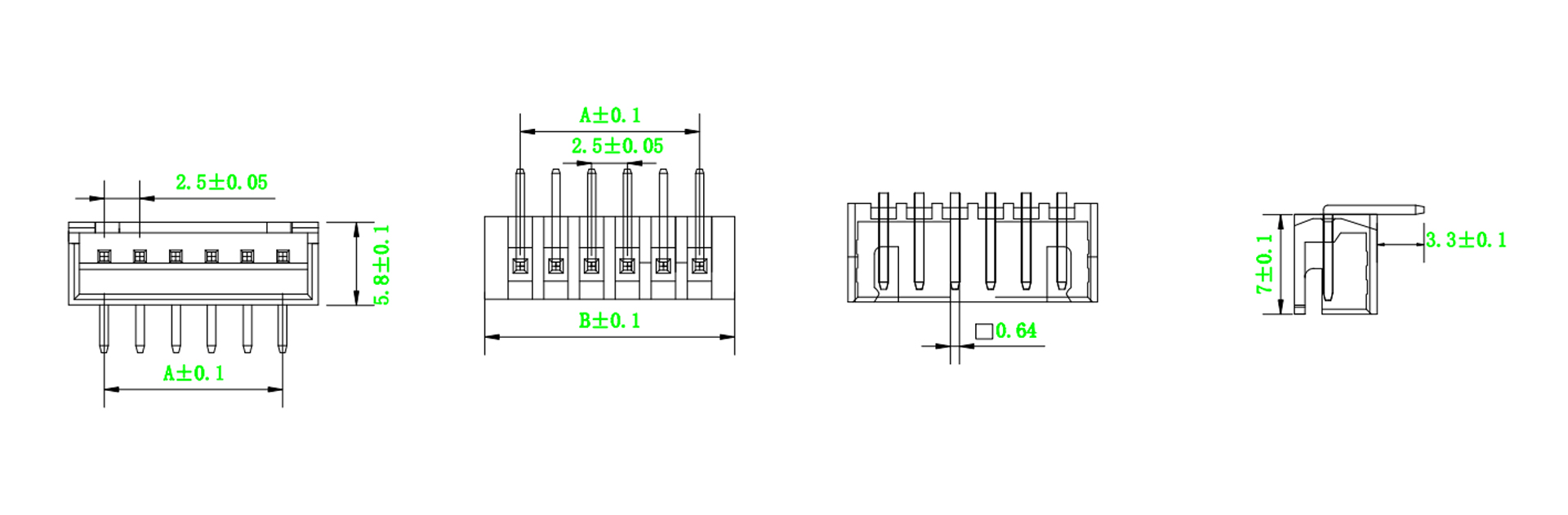

Размеры
